גלאי גז CO

אוורור חניונים

מערכת CO נדרשת על מנת לנטר את רמת גז CO הנמצא בחלל החניון על ידי כך מונעת הרעלת גז פחמן חד חמצני הנפלט מכלי רכב הנמצאים בחניון.

גז פחמן חד חמצני הינו גז חסר צבע וריח - קשה לזהותו בשל תכונה זאת, לשם כך קיימת מערכת גלאי CO אשר מודדת באופן רציף את ריכוז פחמן חד חמצני  !

 בעת זיהוי רמה גבוהה של חלקיקי גז CO מעל 30 חלקים למיליון, המערכת מתחילה להתריע (אזעקת CO מעל המותר) ומערך האוורור מתחיל לפעול.



גרף CO



חוק רישוי עסקים - התשכ"ח 1968

קובע את תנאי מסגרת סביבתיים לפריט 8.6 ב'- חניונים תת קרקעיים.

חלק מהתנאים הינם :

איכות אויר

* כי הריכוז החצי שעתי הממוצע של גז ה- CO בחניון לא יעלה על 30 חלקים למיליון.

* בחניון סגור ובמפלס(ים) סגור(ים) בחניון מעורב תותקן ותופעל מערכת אוורור מכאנית הכוללתבחניון סגור ובמפלס(ים) סגור(ים) בחניון מעורב תותקן ותופעל מערכת אוורור מכאנית הכוללתפתחי כניסה ויציאה של אוויר מאולץ ומפוחים, שתופעל באמצעות מערכת בקרה המבוססת על מערכת גלאי CO, מערכת האוורור תחובר למערכת גלאי CO ותופעל אוטומטית על ידה.

* מערכת האוורור בחניון סגור או מעורב, תהיה בעלת יכולת החלפת אויר של 8 החלפות בשעה, עבור כל מפלס סגור בחניון.

* למערכת האוורור תהיה יכולת ליניקת לפחות עד 20% מנפח האוויר בחניון, מגובה 15 ס"מ מהרצפה, כשהמרחק בין נקודות היניקה בגובה זה לא יעלה על 16 מטר.

* האוויר היוצא מהחניון לא יגרום למטרדים סביבתיים. במקרה של מטרדים סביבתיים יבצע בעל העסק, על פי דרישת נותן האישור, ניטור אוויר סביבתי, ו\או פעולות למניעת מטרדי זיהום אוויר (כגון התקנת מתקן לטיפול באוויר הפליטה).



רמת CO

* מערכת האוורור תוכל להיות מופעלת באופן ידני, גם אם לא התמלאו התנאים להפעלתה ע"י גלאי ה- CO .

*  מערכת האוורור תתחיל לפעול לא יאוחר מ 15- שניות מקבלת האות מגלאי ה CO .

* מערכת הגילוי תחובר למערכת האוורור באמצעות רכזת ממוענת אשר תראה איזה מהגלאים פעלמערכת הגילוי תחובר למערכת האוורור באמצעות רכזת ממוענת אשר תראה איזה מהגלאים פעל ומהו מיקומו.

* מערכת האוורור תחובר למקור הספקת כוח חרום.

 * גלאי ה- CO בשטח החניון יפעילו אוטומטית את מערכת האוורור כאשר גלאי CO יחיד במפלס כלשהו ימדוד ריכוז CO העולה על 30 חלקים למיליון , וכן יפעיל התראה בחדר המפעיל החניון. מערכת האוורור תמשיך לפעול עד לירידת ערכי ריכוז ה CO מתחת לערך הקבוע בסעיף 1 לפרק (מתחת ל 30 חלקים למיליון).

* בכל מקרה בו סעיף הקודם לא ניתן לביצוע או לא מתקיים, יסגור בעל העסק את המפלס בו נמדד ריכוז CO מעל הריכוז המותר, לכניסת הולכי רגל ומכוניות עד לירידת הריכוז לריכוזים המותרים בסעיף 1 לפרק זה. (מתחת ל 30 חלקים למיליון).

* בחניון סגור או במפלס סגור בחניון מעורב שבו לא מותקנת מערכת גלאי CO תופעל מערכת האוורור במשך כל שעות פעילות החניון – עד להתקנת הגלאים.

* מערכת האוורור תחובר למערכת התראה on line המתריעה בחדר המפעיל של החניון, על אי תקינות או הפסקה בהפעלה של לפחות אחד מהמפוחים במערכת האוורור.

* תקינות מערכת האוורור תיבדק כל 6 חודשים (או על פי הוראות היצרן), על ידי יצרן הציוד אומעבדה שהוסמכה על ידיו.



 גלאי CO

גלאי CO

בעל העסק יתקין בכל מפלס סגור או מעורב, מערכת גלאי ה- CO שתעמוד בכל דרישות האפיון המופיעות בנספח

מערכת גלאי ה- CO שתותקן בחניון, תהיה בהתאם לתכנית שאושרה ע"י נותן האישור.

מערכת גלאי ה- CO תפעל במשך כל זמן פעילות החניון.

מערכת הגלאים תחובר למקור הספקת כוח חרום.



אפיון מערכת גלאי CO

 דרישות ברמת גלאי CO בודד :

  1. הגלאי יהיה מוגן בתוך מארז קשיח ועמיד לקורוזיה.
  2. קריאות הגלאים לא יושפעו משינויי לחות יחסית של האוויר ומשנויי טמפרטורה בחניון.
  3. תחום מדידה 300-0 ppm .
  4. רגישות- סטייה של לא יותר מ  3PPM CO +\-. (רזולוציית מדידה של 1 חלקי מליון לפחות
  5. זמני ניטור\קריאה- רציף.
  6. זמן תגובה מקסימאלי (Γ90) 120 שניות.
  7. מדידות הגלאי יהיו ליניאריות בכל תחום מדידה בסטייה שלא תעלה על - 2%
  8. חשיפת הגלאי לריכוזי CO הגבוהים מעל תחום מדידת הגלאי, לא תגרע מדיוק מדידתו ותכונותיו של הגלאי.
  9. הגלאי יהיה ספציפי ל- CO עם ערך הגבה (CROSS SENSITIVITY) של עד 2% לחומרים אחרים, לרבות אידי דלק וגזים אחרים הנפלטים ממנועי כלי רכב.
  10. הגלאים יהיו בעלי תקן ישראלי או בעלי תקן בינלאומי מקובל.

אופן התקנת גלאי CO

  1. גלאי אחד לכל 400 מ"ר או מרחק של כ- 20 מטר בין גלאי למשנהו.
  2. גובה הגלאי מרצפת המפלס- 1.8 - 1.5 מטר.
  3. נקודות הכרחיות למיקום גלאים- בנוסף לאמור בסעיף ב. 1 - בקרבת קופת תשלום, בקרבת יציאת הציבור מהמפלס (רגלית), בקרבת שלטי 'עצור' במפלס, ובמקומות בהם תחלופת אוויר מעטה יחסית.

 התקנת CO



אגירת נתונים גלאי CO


מערכת הבקרה תהיה מחוברת לאמצעי אגירת נתוני ניטור והדפסתם (מחשב PC ומדפסת, אמצעי רישום אחר), בעלי תוכנה שתאפשר אגירה, 'שמירה בזיכרון' לפרק זמן בלתי מוגבל, והדפסה, של המצבים הבאים:
 זמנים (ימים, שעות, ומשך הזמן), בהם ריכוזי ה- CO בחניון הגיעו או עלו על 30 חלקי מליון.
זמנים בהם נותקה מערכת ה- CO או חלקיה, מאספקת חשמל, או ממע' האוורור.
ריכוז השיא היומי של גז ה- CO בחניון, כולל זמן, ומיקום הגלאי.

נתונים אלו ישמרו בזיכרון אוגר הנתונים שבחניון למשך 6 חודשים, ויודפסו\יוצגו בעת ביקורת, או לכל דרישה אחרת שתינתן ע"י 'נותן האישור'.



תחזוקה מערכת CO

  1. הבדיקות והכיולים המפורטים בסעיפים הבאים יבוצעו על ידי יצרן הציוד או מעבדה שהוסמכה על ידיו.
  2. תקינות הגלאים תיבדק כל 6 חודשים או על פי הוראות היצרן.
  3. חלקי החילוף של הגלאים יהיו מתוצרת יצרן הגלאים או חלקים תואמים באישור היצרן.
  4. כל גלאי CO יעבור כיול מחדש בהתאם להוראת היצרן ובכל מקרה לפחות פעם בשנה.
  5. תוצאות הבדיקות וקבלות על הטיפולים המוזכרים בסעיפים לעיל 4, ישמרו בעסק לתקופה של 3 שנים לפחות ויוצגו לנותן האישור על פי דרישתו.







רישיון עסק - רישוי עסקים

בישראל קיים חוק רישוי עסקים, סעיף 6 בחוק קובע, כי לא יינתן רישיון לעסק ללא אישור מוקדם של כל נותני האישורים הרלוונטיים ויש חריגים !

כאן נדון בכל מי שטעון רישוי ולמי יש פטור או הליך מזורז.

  • - עסקים טעוני רישוי

  • - אישור על יסוד תצהיר

  • - היתר מזורז

את אישורי המערכות הנדרשים כגון: גילוי אש, ספרינקלרים (מתזים), עמדות כיבוי, מטפה, מערכות קצף, הידרנטים, גלגלון, שחרור עשן, תיק שטח, אינטגרציה, אופיין רשת מים, תוכנית בטיחות, חדרי משאבות.



תוכל למצוא את כל האישורים הדרושים לך בחברת א.ש. הנדסה .



 רישוי עסקים



חברתנו מתמחה במתן יעוץ בתחום כיבוי אש  !

צור קשר עם אחד מיועצי הכיבוי שלנו ונשמח לתת לך את מירב המידע בנושא !





הגשת תצהיר למבקש רישיון עסק ב"מסלול תצהיר"

עסקים בעלי רמת סיכון נמוכה יידרשו להגיש תצהיר על קייום דרישות שירותי כבאות, על מנת לקבלת אישור כיבוי אש לרישיון עסק.

עסקים בעלי רמת סיכון נמוכה, לא ידרשו לעבור ביקורת של שירותי כבאות על מנת לקבל רישיון עסק.

הקלה זאת באה לזרז את נושא קבלת רישיון עסק ולאפשר למכבי האש להתמקד בעסקים ובנכסים בעלי רמת סיכון גבוהה ובינונית .

רשימת העסקים במסלול זה, נבחנה על ידי צוות מקצועי האמון על נושא האש וקיבלה את אישורו של שר הפנים.

במסלול זה ישנם 115 פרטי רישוי, עסקים ברמת סיכון נמוכה, יגישו תצהיר חתום על ידי בעל העסק לרשות המקומית שבו מתנהל תיק הרישוי בתצהיר בעל העסק מתחייב כי העסק עומד בדרישות שירותי הכבאות.

יש לחתום על התצהיר בנוכחות עורך דין ובחתימתו,  יהווה תחליף לאישור כיבוי אש ועל סמך מסמך זה יונפק רישיון עסק (במידה וקיימים שאר האישורים הנדרשים מהגורמים המאשרים). העתק מהתצהיר יישלח לשירותי הכבאות לתעוד ב- 5% מהתצהירים יתקיים פיקוח מדגמי.

לפניך חוברת הדרכה עבור דרישות שירותי הכיבוי במסלול תצהיר .



ציוד כיבוי הנדרש להתקנה בעסק

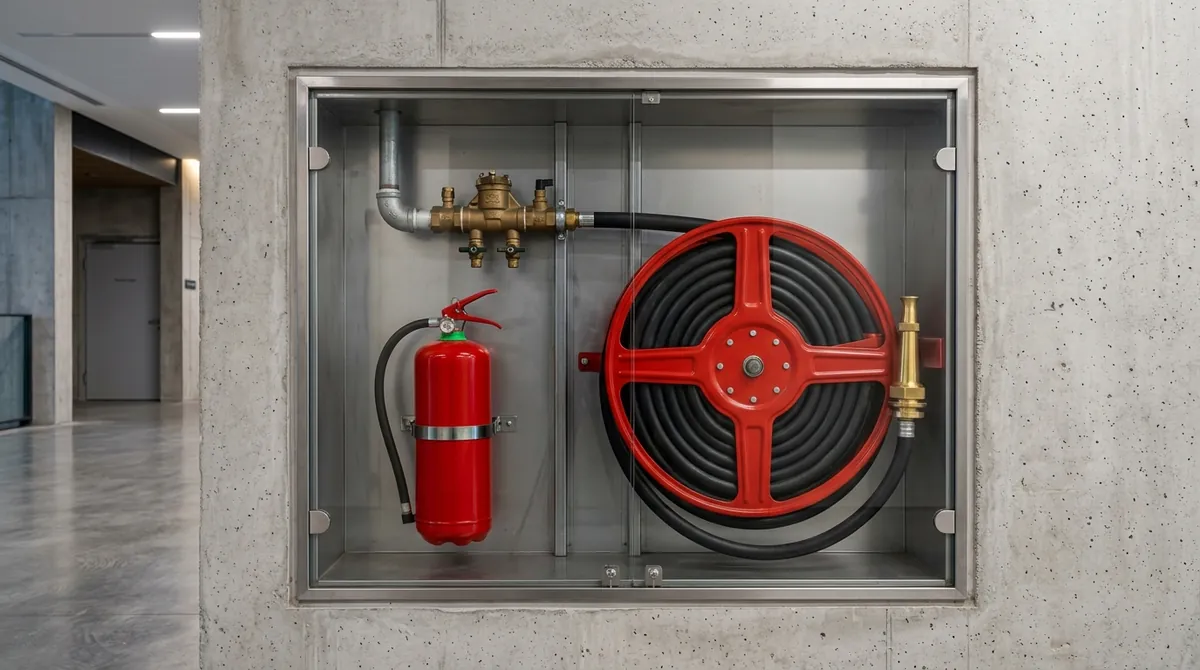

עמדת כיבוי אש

80 80b

עמדת כיבוי אש תקנית שתכלול: ברז כיבוי בקוטר 2 צול, 2 זרנוקים בד 2 צול באורך 15 מ' כל אחד, מזנק בקוטר 2 צול, גלגלון בקוטר 3/4 צול עם מזנק צמוד ומטפה אבקה במשקל של 6 ק"ג.

הציוד יאוכסן בארון כיבוי בגובה :120 ס"מ, ברוחב 80 ס"מ, ובעומק 30 ס"מ מסומן בסימון תיקני במילים: 'עמדת כיבוי אש'.

תשתית הצינורות לברזים הרשומים לעיל תהיה מתכת.

גלגלון

גלגלון

גלגלון כיבוי אש בקוטר 3/4 צול עם מזנק צמוד. תשתית הצינורות לגלגלון תהיה מתכת

גלגלונים שהותקנו לאחר 01.06.2013 יש לעמוד בדרישות ת"י 1116 חלק 2 "גלגלון כיבוי אש: דרישות תכן, התקנה ותחזוקה"

מטפה

מטפה-אבקה

מטפה אבקה 6 ק'ג. יותקנו בהתאם לדרישות המפורטות בת"י 129 חלק 2 מטפים מיטלטלים.

שילוט מואר

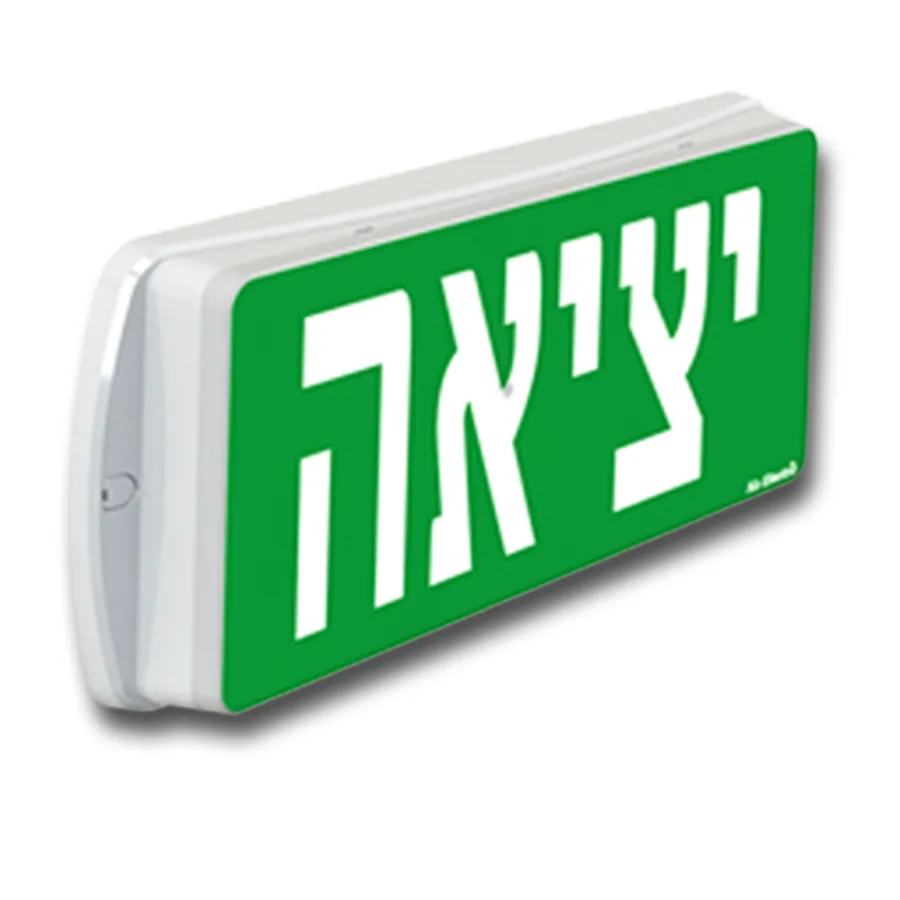

שלט יציאה

בעסק יותקנו שלטים שבהם נכתב "יציאה" מעל פתחי העסק ובמקומות בהם כיוון היציאה מהעסק לא נראה באופן ברור

הכיתוב על השלטים יהיה בגוון לבן על גבי רקע ירוק, גובה האותיות יהיה 15 ס"מ לפחות ועוביים יהיה 15 מ"מ לפחות; המרווח בין האותיות יהיה לפחות 1 ס"מ.

לשלטים תותקן תאורה מרשת החשמל של הבניין וממקור חשמל עצמאי המבוסס על סוללות נטענות המאפשרות זמן תאורה של 60 דקות; גוף התאורה יתאים לתקן ישראלי ת"י 20 , חלק 2.22 מנורות: דרישות מיוחדות – מנורות לתאורת חירום, והוא יופעל בעת הפסקת חשמל או נפילה במתח רשת החשמל.

תאורת חירום

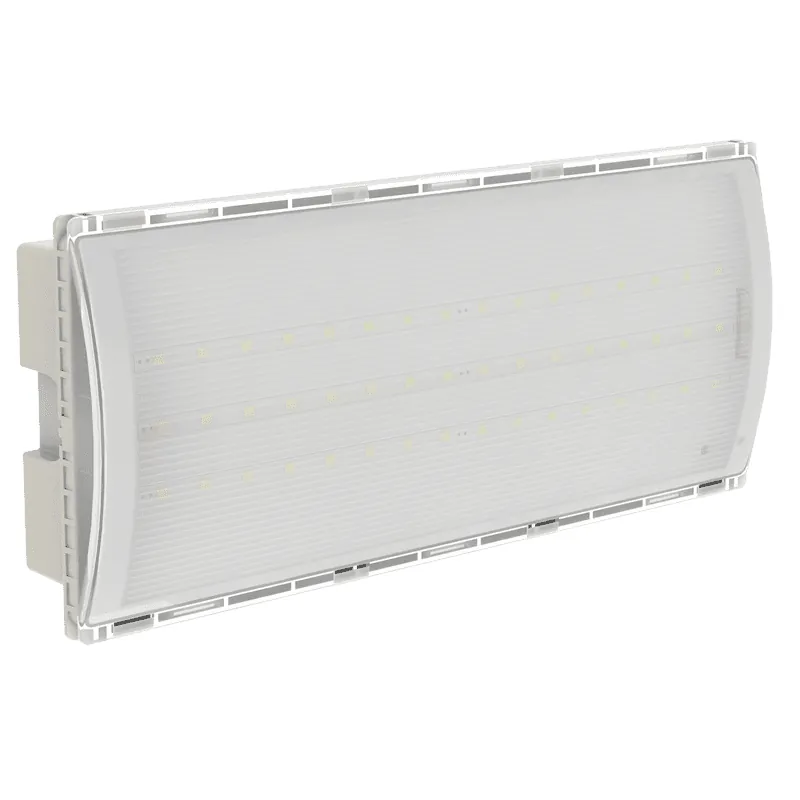

תאורת חרום

תאורת החירום תתבסס על גופי תאורה עצמאיים הניזונים מסוללות נטענות או מערכת מרכזית לגיבוי חשמלי מבוקרת טעינה, הכוללת מצבר נטען. גופי תאורת חרום יהיו מוזנים משני מעגלי הזנה נפרדים המוזנים ממערכות נפרדות. גופי תאורת החירום יתאימו לתקן ישראלי ת"י 20, חלק 2.22 מנורות: דרישות מיוחדות-מנורות לתאורת חירום

חשמל

לוח-חשמל

מערכת החשמל המותקנת במקום צריכה להיות בהתאמה לחוק החשמל התשי"ד-1954 (להלן – חוק החשמל ותקנותיו.)

יש לבצע בדיקת חשמל כללית לעסק כולל לוח החשמל אחת לחמש שנים ולדרוש אישור מחשמלאי מוסמך או בודק בעל רישיון המוסך לתת אישור.

מערכת גילוי

טלפייר רכזת

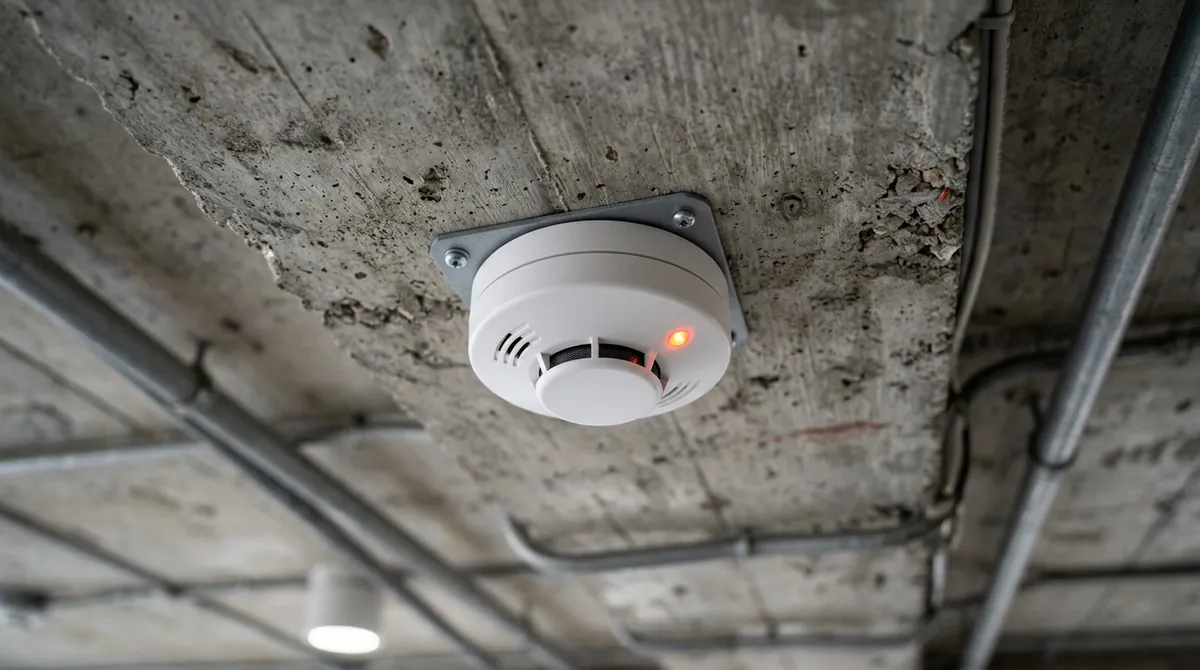

למערכת גילוי אש ועשן תפקיד מרכזי בזיהוי שריפה או עשן.

תקן ישראלי 1220 דן בהתקנת מערכת גילוי אש ועשן. לאחר התקנת מערכת ע"י חברה בתו תקן מקבלים אישור מעבדה

יש לבצע בדיקות תחזוקה תקופתיות למערכת גילוי אש ועשן אחת לשנה



תוכל למצוא את כל האישורים הדרושים לך בחברת א.ש. הנדסה .



רשימת עסקים במסלול תצהיר

קבוצה 1 - בריאות, רוקחות, קוסמטיקה
קבוצה 2 - דלק ואנרגיה
קבוצה 3 - חקלאות, בעלי חיים
קבוצה 4 - מזון
קבוצה 5 - מים ופסולת
קבוצה 6 - מסחר ושונות
קבוצה 7 - עינוג ציבורי, נופש וספורט
קבוצה 8 - רכב ותעבורה
קבוצה 9 - שירותי שמירה ואבטחה, נשק ותחמושת
קבוצה 10 - תעשייה, מלאכה, כימיה ומחצבים



רשימת עסקים טעוני רישוי :

רשימת העסקים לפי פריט
בית מרקחת – פריט 1.1
טיפול יופי וקוסמטיקה, פדיקור מניקור, מכון שיזוף – פריט 1.4א
כתובות קעקע – פריט 1.4ג
תחנת כוח – פריט 2.4
גידול בעלי חיים – פריט 3.2א
הצגת בעלי חיים לרבות לשם מכירה- פריט 3.2ב
גידול בעלי חיים- עופות – פריט  3.2ח
הדברה – 3.3א- בוטל ביום 31.1.218
מסעדה – פריט 4.2א
בית קפה – פריט 4.2ב ( תיקון 2018)
הכנת מזון למכירה לצריכה מחוץ למקום ההכנה לרבות משלוח מזון- פריט 4.2ג
ייצור ועיבוד מזון – פריט 4.6א
הובלת מזון – פריט 4.6ד
קייטרינג   (הסעדה)- פריט 4.6ה
קיוסק – פריט 4.7א
אטליז – פריט 4.7ג
מרכול – פריט 4.7ב ופריט 4.7ד
בר אקטיבי – פריט 4.8
מכירת משקאות אלכוהוליים לצריכה במקום – פריט 4.8
חנות ששטח המכירה בה הוא 800 מ”ר לפחות – פריט 6.2
מכירת פרחים וצמחים- פריט 6.7
קניון –  פריט 6.8
רוכלות – פריט 6.9
עסק של אבזרי מין – פריט 6.12
בית מלון – פריט 7.1א
יחידות אירוח – 7.1ב
בית אבות – פריט 7.1ג
גן חיות, ספארי, פינת חי – פריט 7.2
בריכת שחיה – פריט 7.4א
ג’קוזי – פריט 7.4ג
בריכת זרמים (ג’קוזי) – פריט 7.4ג
מכון כושר – פריט 7.5
משחקים – פריט 7.6
אירוע ציבורי – פריט 7.7ה
יריד מזון-  פריט 7.7י
קייטנות – פריט 7.8א
אולם אירועים – פריט 7.9
מתקני שעשועים – פריט 7.10א
הסעת נוסעים – פריט 8.4א
תחנה מרכזית ותחנת רכבת מרכזית – פריט 8.4ב
חניון- פריט 8.6ב
חניון – פריט 8.6ז
כלי שיט – השכרתם, אחסונם – פריט 8.8 א
מעגנה – פריט 8.8ג
תעשיה ומלאכה- פריט 10.9
חומרים מסוכנים- פריט 10.10





חברתנו מתמחה במתן יעוץ בתחום כיבוי אש  !

צור קשר עם אחד מיועצי הכיבוי שלנו ונשמח לתת לך את מירב המידע בנושא !



 פירוט מלא של עסקים טעוני רישוי :


קישור לאתר ->     רשימת עסקים טעוני רישוי





איך עובד מגוף הצפה ?

Deluge Valve



המגוף הצפה מונע מעבר מים אל תוך מערכת הספרינקלרים עד שמנגנוני ההפעלה מפעילים אותו (הפעלה חשמלית  / הידראולית).

עם הפעלתו, ייפתח המגוף באופן מיידי ומים יזרמו בחופיות על מערך הצינורת ומשם יפרצו החוצה דרך המתזים.



 מערכת הצפה

 מערכת הצפה מתוכננת לספק כמויות גדולות של מים בפרק זמן קצר מאוד.

על המגוף הצפה להיות מאושר FM או UL

מגוף הצפה מגיע בקטרים של "3, "4, "6, "8

מערכת הצפה מיועדת בעיקר למקומות בהם נידרש כיבוי מיידי של האש !

במקומות בהם יש סיכון גדול שהאש תגדל ותצא מכלל שליטה תותקן מערכת הצפה, שיטת כיבוי זאת נקראת : "דיכוי".

"דיכוי" - כיבוי האש באמצעות כמויות מים גדולות.

מערכת הצפה בנוייה מצינורות פלדה מגולוונים (סקדיול 10 או סקדיול 40) עם מתזים "פתוחים" (מתזים ללא אמפולה) שדרכן המים יכולים לזרום בחופשיות ללא מחסומים, ברגע שמגוף הצפה מקבל פקודה (חשמלית/הידראולית) המים זורמים בחופשיות דרך הצינורות אל המתזים.

המים יזרמו דרך כל המתזים שמחוברים למגוף הצפה  - לכן זאת נקראת מערכת הצפה !

מערך הצנרת מערכת הצפה צריכה להיות בעלת גלוון פינימי וחיצוני עם שיפוע נגדי של אחוז אחד לפחות.

שיפוע זה מונע השארות מים בצנרת לאחר סגירת מגוף ההצפה. (ראה שלבי הפעלת המערכת בהמשך המאמר)



היכן מותקנת מערכת הצפה :

לרוב נמצא את מערכת הצפה באזורים של : * מיכלי אגירת גז, * מיכלי אגירת דלק, * אזור חומרים מסוכנים

באזור מיכלי אגירת גז המערכת תהיה עם מתזים מסוג רסס מים שתפקידה לקרר את המיכלים למנוע מחום האש להגיע לאזור המיכלים ויגרום לפיצוץ.



מבנה מגוף הצפה עם חתך :

מגוף הצפה







קישור  - סרטון המראה כיצד מערכת הצפה פועלת



בחברתנו תוכלו לרכוש מגוף הצפה ממיטב היצרניים בעולם !

צור קשר עם אחד מיועצי הכיבוי שלנו ונשמח לתת לך את מירב המידע בנושא !





שלבי הפעלת מערכת הצפה :



  מגוף-הצפה          מגוף הצפה            מגוף הצפה זרימת מים

           שלב 1 : מגוף-הצפה-מצב-המתנה                         שלב 2 : מגוף-הצפה-הפעלה                             שלב 3 : מגוף-הצפה-זרימת -מים



 מגוף הצפה יציאת מים דרך המתז                   מגוף הצפה סגירת הברז       מגוף הצפה ריקון המערכת

 שלב 4 : מגוף-הצפה-יציאת-מים-דרך-המתז                       שלב 5 : מגוף-הצפה-סגירת-הברז                      שלב 6 : מגוף-הצפה-ריקון-מערכת





מגוף הצפה סיום ריקון             מגוף-הצפה-הכנה-לדריכת-המערכת                   מגוף הצפה דריכת המערכת

        שלב 7 : מגוף-הצפה-סיום-ריקון                       שלב 8 : מגוף-הצפה-הכנה-לדריכת-המערכת                        שלב 9 : מגוף-הצפה-דריכת-המערכת





מגוף הצפה דרוכה מוכנה לפעולה



בחברתנו תוכלו לרכוש מגוף הצפה ממיטב היצרניים בעולם !

צור קשר עם אחד מיועצי הכיבוי שלנו ונשמח לתת לך את מירב המידע בנושא !



שלב 10 : מגוף-הצפה-דרוכה-מוכנה-לפעולה







איזה רכזת גילוי אש מתאימה לעסק שלך :



ישנם שני סוגים של מערכות: מערכות אזוריות ומערכות כתובתיות.

רכזת אזורית

רכזת גילוי אש (מערכת) אזורית :

מערכת אזורית מתריעה על תקלה ברמת האזור כך שלא ניתן לדעת איזה גלאי ספציפי זיהה את השריפה. הפתרון טוב למקומות שבהם אין דרישות מורכבות לתרחישים וליכולת זיהוי טובה של מקור השריפה על פי האזור.
למערכות אזוריות יש דרישות מהתקן 1220-3 כמו:
1. ניתן לחבר עד - 25 גלאים לאזור אחד.
2. אסור להגדיר אזור עבור יותר מקומה אחת, כל האזור צריך להיות באותה קומה למעט חדרי מדרגות או פירים.
3. שטח הרצפה של האזור לא יהיה יותר מ-2000 מ"ר. כלומר אם יש לי שטח של 3000 מ"ר והכל בקומה אחת אני אהיה מחויב בלפחות 2 אזורים.
הרכזות האזוריות כדוגמאת  TSA200 או TSA240 אשר לכל אחת מהן ישנו מוצא כיבוי אחד וההבדל ביניהן הוא ל200 יש עד 2 אזורים ול-240 יש עד 4 אזורים.

ישנו עוד סוג רכזות אזוריות TSA1000 אשר מיועדות למתקנים גדולים יותר וניתן לבצע בהם מספרי כיבויים. הספק שלהם מספק 1.5 אמפר. דבר זה מאפשר לחבר 2 מכלי כיבוי סולונואיד מכיוון שכל אחד מהם צורך כחצי אמפר ובכך נותר עוד חצי אמפר למערכות השונות. כמו כן, במכלי כיבוי ע"י נקירת דיסק Impulse הצריכה מהרכזת היא 0 אמפר מכיוון שכל האנרגיה מגיעה מן הקבלים שע"ג הכרטיס ולכן ניתן לחבר כמות גדולה הרבה יותר של מכלי כיבוי.
רכזות ה-TSA1000 יכולה לכלול עד 16 אזורים.

רכזת אנלוגית כתובתית

רכזת גילוי אש (מערכת) כתובתית אנלוגית :

לעומת הרכזות האזוריות ישנו סוג נוסף של מערכות, אלה המערכות הכתוביות, האנלוגיות.
המערכות הכתובתיות נותנות התראה ברמת הגלאי הבודד אשר לכל גלאי יש כתובת משלו.
המערכות הכתובתיות נותנות מענה למתקנים מורכבים ולמתקנים אשר עפ"י התקן שייכים לרמת סיכון 2- המחייבת מערכת כתובתית. לדוגמא: גני ילדים, רבי קומות, בתי אבות וכו'.
סדרת המערכות הישנה הייתה סדרת ה- 3000, והסדרה החדשה שהחליפה אותה היא סדרת ה- 7000.
בסדרת ה-7000 נוספו הרבה מאוד פיצ'רים עפ"י דרישות שעלו מן השטח. יתרון גדול שיש אצלנו בזכות מחלקת הפיתוח ומחלקת הייצור שיכולים כל הזמן לפתח את המערכות בהתאם לדרישות מהשטח.
מערכת ה7000-ADR היא מערכת חכמה הנותנת מענה לדרישות העדכניות של הבניין המודרני.
גילוי אש וכיבוי אוטומטי, ניהול עשן מובנה, כריזת חירום כתובתית, שליטה ובקרה ואינטגרציה עם מערכות המבנה. כל אלו דברים המובנים במערכת ובכך חוסכים המון סרבול של מערכות נוספות והמון כסף.

רכזת גילוי אש מסדרת 7000

סדרת ה-7000 מורכבת משלוש רכזות:
7GUARD- רכזת זו מיועדת למתקנים קטנים ומכילה עד 60 כתובות. ניתן לחבר שלושה פנלי משנה לכל רכזת
7000SAVER- רכזת זו מיועדת למתקנים בינוניים ומכילה עד 254 כתובות. ישנן שתי תצורות: או עם לולאה אחת של עד 127 כתובות או עם שתי לולאות המכילה עד 254 כתובות וניתן לחבר שלושה פנלי משנה לכל רכזת.
7000ADR- רכזת זו מיועדת למתקנים גדולים ומכילה עד 1016 כתובות. ישנן שמונה תצורות, מלולאה אחת ועד שמונה לולאות, כאשר כל לולאה מכילה עד 127 כתובות. ניתן לחבר את הרכזות ברשת מבצעית סגורה של עד 32 רכזות כך שניתן לקבל עד 32,512 התקנים. ניתן לחבר עד 16 פנלי משנה לכל רכזת.





חברתנו מתחמה במערכות כיבוי אש !

צור קשר עם אחד מיועצי הכיבוי שלנו ונשמח לתת לך את מירב המידע בנושא !





הנחיות שימושיות - תקן 1220

תקן ישראלי 1220 קובע את דרישות המינימום בהתקנת מערכת גילוי אש ועשן.

יש למקם גלאי עשן פוטואלקטרי במרחק של 1.5 מ' מפתח מיזוג אויר, אם הדבר לא מתאפשר יש לשמור על מרווח מינימלי של 11 ס"מ מהקיר.

מערכת יניקה היא חובה בלוחות חשמל של KV 1-6 ,חדרים נקיים וחדרי קירור (טמפ' מתחת ל- 8֯֯- מעלות, בתוך מבנה גדול יותר מ-40 מ"ר ומחוץ למבנה 500 מ"ר)
הרכזת תמוקם בכניסת המבנה כאשר גובה רום הרכזת יהיה לכל היותר 2 מטר. במידה וישנם כניסות נוספות או שמעוניינים למקם את הרכזת במיקום אחר, מסיבות שונות, יש למקם פנל משנה בכניסות השונות אל המבנה.
חשוב לציין שגלאי פוטואלקטרי אפקטיבי ומותר להתקנה בתקרה עד גובה של 10 מטר. מעל לגובה זה יש לבחור סוג גלאי אחר. המרחקים בין הגלאים הפוטואלקטריים משתנים בהתאם לרמת סיכון המתקן ולגובה התקרה.
בתקרה ישרה (כלומר שישנו שיפוע הקטן מ-7 מעלות) במסדרון יש להתקין את הגלאים עד 9 מטר אחד מהשני ועד 5.4 מטר בין הגלאי לקיר. ובתוך אזור שהוא לא מסדרון, המרחקים אפילו גדלים לעד 12 מטר בין גלאי למשנהו ומרחק של עד 6 מטר בין הגלאי לקיר.
המרחק הקובע הוא למעשה חישוב כאשר המרחקים שעכשיו ציינו אילו המרחקים שאותם אסור לעבור בכל מקרה, הנוסחא היא: √1.27*√Am =D
Am- שטח ניטור הגלאי עפ"י טבלה 1 בסעיף 8.3 בתקן 1220-3. יש לבחור את שטח הניטור המתאים עפ"י גובה ההתקנה ורמת הסיכון של המתקן.
D- מרחק מקסימלי בין גלאים סמוכים.
D/2- מרחק מקסימלי בין הגלאי לקיר.
אם אין במסדרון כניסות או יציאות לחדרים מותר להתייחס למרחקי הגלאים כאל אזור שהוא לא מסדרון.
כעת נדבר מעט על תקרות משופעות, במידה והתקרה משופעת (יותר מ-7 מעלות), הגלאי הגבוה ביותר שימוקם בתקרה יהיה במרחק של עד 1 מטר משיא הגובה ושאר הגלאים ימוקמו עפ"י אותו כלל של מרחקים כמו שציינו קודם, בתקרה הישרה.
במידה וישנה תקרה דו- שיפועית ולפחות אחד מהשיפועים הוא מעל ל-7 מעלות יש לפתוח את תקן 1220-3 ועפ"י הסכמה שבסעיף 8.5.2 יש לבחור את הסיטואציה שלנו ויקבע עבורנו מיקום הגלאים.
עבור מציאת הסיטואציה שלנו בתרשים יש לבצע מעט חישובים:
1B- אורך צלע הבסיס הקצרה.
2B- אורך צלע הבסיס הארוכה.
1h- גובה התקרה המשופעת עבור הבסיס הקצר.
2h- גובה התקרה המשופעת עבור הבסיס הארוך.
Am- שטח ניטור הגלאי כפי שראינו במקרה של תקרה ישרה.
Z- 0.75*√Am =Z
1N- h1/B1))*100 =1N
2N- h2/B2))*100 =2N

נתייחס כעת למצבים שבהם יש מחיצות/ קורות.
מחיצה- זאת הפרדה אשר בסיסה הוא ברצפה והיא עולה כלפי מעלה.
h- הפרש הגבהים בין גובה התקרה לשיא הגובה של המחיצה.
H- גובה החלל מהרצפה ועד התקרה.
יש להתחשב במחיצה ולהתייחס לכל אזור כנפרד לחלוטין רק כאשר h/H))*100 >15%

קורה- זאת הפרדה אשר בסיסה הוא בתקרה והיא יורדת כלפי מטה.
h- הפרש הגבהים בין גובה התקרה לגובה הנמוך ביותר של הקורה.
H- גובה החלל מהרצפה ועד התקרה.
D- מרחק בין קורות סמוכות.
יש להתחשב בקורה רק כאשר h/H))*100 <10%.
לאחר שבדקנו את תנאי זה יש לבדוק האם: D/H))*100 <40% במידה ותנאי זה מתקיים יש להתחשב בכל חלל כאזור נפרד שבו יותקן גלאי.
ואם התנאי הנ"ל לא מתקיים, צריך למקם את המרחקים בין הגלאים לאורך הקורות השונות במרחק שלא יעלה על אותו המרחק שבין גלאי לקיר כפי שראינו במקרה של תקרה ישרה.
באתר טלפייר ישנו סימולטור המחשב את כמות ומרחקי גלאי העשן הפוטואלקטריים אשר יש להתקין בחדר למתקין מורשה בלבד! .





חברתנו מתחמה במערכות גילוי אש ועשן !

צור קשר עם אחד מיועצי הכיבוי שלנו ונשמח לתת לך את מירב המידע בנושא !



מה הם סוגי הגלאים השונים ומה אופן פעולתם?



גלאים פוטואלקטריים:

פועלים ע"י עקרון נפיצת קרן האור אשר מופקת בפולסים מהמשדר ונקלטת במקלט בעת נוכחות חלקיקי עשן בתא הגלאי.

גלאי חום:

גלאי חום פועלים בשני אופנים : גילוי חום בערך קבוע Fix Temp.
גילוי שעור עליית טמפרטורה + טמפרטורה קבועה.Rate Of Rise
הדבר מתאים לחדרים בעלי תחלופת אויר גבוהה אשר עלול להיווצר מצב שישנה שריפה אך עד שנגיע לערך הקבוע של הטמפ' והגלאי יתריע ייקח הרבה מאוד זמן, קצב עליית הטמפ' במקרה זה יכול להתריע מוקדם יותר.

גלאים משולבים:

פוטואלקטריים ביחד עם חום. כאשר הוא מזהה רק עשן או רק חום הוא יהיה פחות רגיש וברגע שיזהה משניהם הוא יהיה מאוד רגיש.

גלאי גז:

ישנם מגוון סוגים של גלאי גז. גלאי הגז עובדים בטכנולוגיה של mA 4-20 ,המשמעות היא שגלאי הגז מרגיש את כמות הגז באופן רציף ובהתאם לזה משתנה התנגדות הלולאה, ההתנגדות יוצרת זרם שנע בטווחים mA 4-20 וזרם זה מייצג את כמות הגז שהגלאי הרגיש.
כל גלאי גז יותקן במיקום שבו חשוב לגלות את ערך הגז שבאוויר.
לדוגמא, גלאי גז פחמן חד חמצני יותקן בחניונים שבהם אין אוורור מאולץ (גז זה נפלט מהרכבים). הגז רעיל ומצטבר בגוף האדם ללא יכולת לנקות אותו, גם כאשר נגמרה החשיפה לגז.

גלאי להבה:

גלאי זה רגיש לספקטרום הפליטה של הלהבה. פליטה של IR ושל UV.
אלה גלאים המיועדים לזהות את השריפה עוד בתחילתה- מיועד להתקנה במקומות נפיצים כמו תחנת דלק, שדות נפט, טנקים וכו'

גלאי קרן:

גלאים אלה עובדים בעקרון הסתרת קרן לייזר .
ישנו משדר קרן וישנו מקלט הנמצא בקצה השני אשר ברגע שהקולט אינו מקבל את הקרן בעוצמה שהוא כויל אליה, סימן שהקרן נחסמה ע"י העשן. אם הקרן נחסמה לחלוטין או לא בעוצמה שהגלאי כויל אליה סימן שמדובר באובייקט אחר ולא בעשן.
על מנת לייעל עלויות, מה שטלפייר מוכרת, אלה גלאי קרן שהמשדר והמקלט הם יחידה אחת וע"י פריזמה הממוקמת בקצה השני של החדר הקרן חוזרת אל המקלט.
גלאי הקרן מוגבל עד 100 מ' ובעזרתו ניתן להחליף קו ישר של גלאים. הדבר חוסך עלויות וזמן התקנה. בנוסף, מעל גובה של 10 מטר אסור להתקין גלאי פוטואלקטרי רגיל ניתן להשתמש בגלאי קרן.
חשוב לוודא בהתקנת גלאי הקרן כי מדובר על מקום שבו לא צפויים להופיע כל מיני גורמים העלולים להסתיר את הקרן ולגרום לאזעקת שווא.
FIRERAY קיים בשני דגמים למרחקים של 50 מ' ועד 100 מ'.
FIREBEAM מגיע בטווחי מרחקים שונים של עד 100 מ'. הוא בעל מנוע סרבו מתכוונן- המשמעות היא שבמבנים יש תזוזות והגלאי קרן הזה יודע לתקן את הסטיות לבד ללא צורך באחזקה שתעשה כיול כל כמה זמן.

גלאי יניקה:

קופסא אטומה הנמצאת מחוץ לחדר ובתוכה ישנו גלאי פוטואלקטרי, אך בעל רגישות גבוהה יותר בערך פי 100 יותר מגלאי פוטואלקטרי רגיל. ניתן לכוונן את רמת הרגישות.
הקופסא מתחברת לצינור אשר מטייל בתקרת החדר ובצינור יש פתחי דגימה הדוגמים את האויר של החדר.
כל התוואי של הצנרת, הפתחים, הגדלים והמיקומים השונים מתבצעים ע"י מהנדס בחברה שהוכשר לבצע חישובים אלה בתוכנת המחשב.
גלאי היניקה מיועדים לחדרים נקיים ולחדרים עם תחלופת אויר גבוהה.



מצלמת IR/ OSID UV:


עובד על אותו עקרון כמו הגלאי קרן, ההבדל הוא שפה מדובר על UV ו-IR.
ישנו דלתא שנוצר בין IR ל-UV כאשר הוא עובר דרך עשן. דרך זו לגילוי היא מאוד יעילה ומונעת התרעות שווא.
ניתן לחבר עד 7 משדרים על כל קולט כך שמהתקן אחד למעשה מקבלים כיסוי שטח נפחי מאוד רחב.
מיועד להתקנה באותם מקומות כמו גלאי קרן אך כאשר באותם מקומות יש סיכוי טוב לגורמים מפריעים העלולים לגרום לאזעקות שווא וכמו כן במקומות גדולים אשר ניתן לכסות שטח נפחי רחב ע"י מספר מצלמות בודדות.

סיבים אופטיים למנהרות:


יתרונות הסיב האופטי הם היכולת לאתר את המיקום המדויק של אירוע השריפה גם בקווים ארוכים מאוד, אין הגבלה להתקנה במקומות סגורים, אין התראות שווא.
אופן הפעולה הוא ע"י קרן האור העוברת בסיב האופטי כך שבאזור מסוים בסיב שהטמפרטורה בו עלתה ההתנגדות תשתנה ובכך מהירות החזרת קרן האור תהיה שונה וע"י כך נדע את מיקום השריפה.
מקומות אידיאליים להתקנה הם מקומות ארוכים מאוד ואשר עניין אמינות המערכת הוא קריטית





חברתנו מתחמה במערכות כיבוי אש !

צור קשר עם אחד מיועצי הכיבוי שלנו ונשמח לתת לך את מירב המידע בנושא !





  1. חייגן TDM-500i
  2. הוראות מכ"ר - הוראות נציב כבאות והצלה
  3. איך מערכת (ספרינקלרים) מתזים עובדים
  4. תחומי פעילות חברת א.ש. הנדסה
