שחרור עשן ומפוחים לשחרור עשן לפי ת״י 1001

א.ש. הנדסה מתכננת, מספקת ומתקינה מערכות שחרור עשן ופינוי עשן לפי ת״י 1001 על כל חלקיו – מהתכנון, דרך בחירת המפוחים וייצור התעלות, ועד בדיקת המערכת ומסירת אישור תקינות.

01

למה צריך שחרור עשן

בשריפה, העשן פוגע באנשים לפני האש. מערכת שחרור עשן מוציאה את העשן והגזים החמים מהמבנה, שומרת על נתיבי מילוט נקיים ומאפשרת לכוחות הכיבוי לראות ולפעול.

יש שתי שיטות עיקריות: שחרור עשן טבעי דרך פתחים בחלק העליון של המבנה, ושחרור עשן מאולץ באמצעות מפוחים. השוואה מלאה בין השתיים, ומתי כל אחת מתאימה: שחרור עשן טבעי מול מאולץ.

מה כולל השירות

• תכנון לפי חלקי ת״י 1001 הרלוונטיים למבנה.
• בחירת מפוחים, פתחים ותעלות, ייצור והתקנה.
• לוח פיקוד, מפה סינופטית וחיבור לרכזת גילוי האש.
• בדיקה, מסירה ואישור תקינות – ואחר כך אישור שנתי.

02

שחרור עשן טבעי ופתחי שחרור עשן

בשחרור עשן טבעי העשן החם עולה ויוצא דרך פתחים בחלק העליון של המבנה. השיטה מתאימה בעיקר לאולמות, מחסנים ומבנים עם תקרה גבוהה, שבהם אפשר לפתוח פתחים בגג או בחלק העליון של הקירות.

סוגי הפתחים הנפוצים:

• רפפות ותריסים לשחרור עשן – בקיר או בגג, נפתחים אוטומטית.
• כיפות וחלונות עשן – בגג, עם בוכנה או מנוע לפתיחה.
• פתחי אוויר השלמה – בחלק התחתון של המבנה. בלי אוויר שנכנס מלמטה, העשן לא יוצא מלמעלה.

הפתחים נפתחים מאות של רכזת גילוי האש, וגם ידנית מלחצן כבאים. את השטח הנדרש של הפתחים קובע התכנון לפי התקן, לפי גודל החלל, גובהו ועומס האש. לחישוב ראשוני: מחשבון פתחי שחרור עשן (ת״י 1001).

03

מפוחים לשחרור עשן

בשחרור עשן מאולץ העשן נשאב החוצה במפוחים ייעודיים. זו השיטה הנפוצה בחניונים תת-קרקעיים, בבניינים רבי קומות ובחללים שאין בהם אפשרות לפתחים טבעיים.

מפוחי שחרור עשן חייבים לעמוד בטמפרטורות גבוהות לאורך זמן:

• 250 מעלות – כשבמבנה יש מערכת מתזים (ספרינקלרים).
• 400 מעלות – כשאין במבנה מערכת מתזים.

למערכת אוטומטית צריך לחבר גנרטור חירום, כדי שהמפוחים ימשיכו לעבוד גם בהפסקת חשמל.

סוגי מפוחים

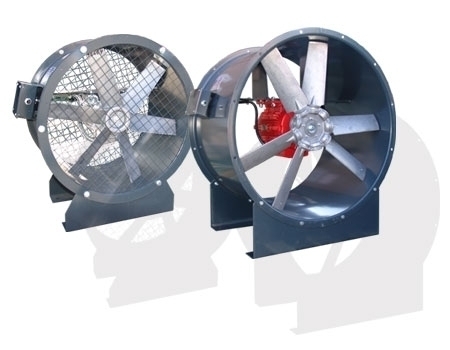

• מפוח צירי – מותקן בתוך תעלה או בקיר ומסיע כמויות אוויר גדולות. כשצריך להנמיך רעש, מתקינים לידו משתיק קול.
• מפוח צמוד תקרה (מפוח דחיפה) – נפוץ בחניונים. דוחף את העשן לאורך החניון אל נקודת היציאה, בלי רשת תעלות ארוכה.
• מפוח עם רשת תעלות – העשן נשאב דרך תעלות אל מפוח מרכזי ומשם החוצה.

לצד המפוחים יש לוח פיקוד ושליטה שמפעיל אותם אוטומטית לפי מערכת גילוי האש, ומאפשר לכבאים להפעיל ולעצור אותם ידנית. בכניסה למבנה מוצבת מפה סינופטית לשחרור עשן שמראה לכבאים את אזורי המערכת (ראו גם מפה סינופטית).

משתיק קול למפוח

כשמפוחים ציריים צריכים לעבוד בשקט יחסי, מתקינים משתיקי קול. המשתיק בנוי מחומר בידוד בולע רעש בין מעטפת פח חיצונית למעטפת פח פנימית מחוררת. יש משתיקים בלי ליבה ומשתיקים עם ליבה – הליבה משפרת את הנחתת הרעש. ככל שהמשתיק ארוך יותר, ההנחתה גדולה יותר. האורכים הסטנדרטיים: 1D, ‏1.5D ו-2D – פעם, פעם וחצי ופעמיים קוטר המפוח.

04

פינוי עשן בחניונים

בחניון תת-קרקעי אין פתחים טבעיים, ולכן הפינוי תמיד מאולץ. יש שתי שיטות:

• מפוחי דחיפה – מפוחים צמודי תקרה דוחפים את העשן לכיוון פתחי היציאה.
• תעלות – העשן נשאב דרך רשת תעלות אל מפוח מרכזי.

באותו חניון יש בדרך כלל גם מערכת אוורור שמופעלת על ידי גלאי CO. לעיתים קרובות אותם מפוחים משרתים את שתי המערכות – ולכן כדאי לתכנן אותן יחד, עם סדר עדיפויות ברור בלוח הפיקוד: בשריפה, שחרור העשן גובר על האוורור השוטף.

05

שחרור עשן במחסנים ובמבני תעשייה

במחסן גבוה העשן מצטבר מתחת לגג ומתפשט לאורכו. כדי לשלוט בו:

• מאגרי עשן – מחלקים את חלל הגג לאזורים עם וילונות עשן, כדי שהעשן יישאר באזור השריפה.
• פתחים או מפוחים בכל אזור – לפי השטח והגובה.
• תיאום עם הספרינקלרים – במחסנים עם ראשי ESFR צריך לתאם את הפעלת הפתחים עם מערכת המתזים. ראו כיבוי אש במרלו״גים ומחסנים גבוהים.

בבניין רב קומות המטרה אחרת: למנוע מהעשן להגיע לחדרי המדרגות ולמסדרונות שמשמשים לפינוי. התכנון קובע מאיפה נשאב העשן, מאיפה נכנס אוויר ההשלמה, ואיך המערכת עובדת יחד עם מערכת הגילוי. בחדרי מדרגות עם לחץ חיובי בודקים את המערכת בבדיקת דלת מניפה.

06

איך מחשבים את גודל המפוח

בשחרור עשן נדרשות בדרך כלל 6 עד 8 החלפות אוויר בשעה. החישוב הבסיסי:

1. מודדים את החלל – לדוגמה, אולם ייצור באורך 20 מטר, ברוחב 25 מטר ובגובה 9 מטר.
2. מחשבים נפח: 20 × 25 × 9 = 4,500 מ״ק.
3. מכפילים במספר החלפות האוויר, כאן 8: ‏4,500 × 8 = 36,000 מק״ש.

כלומר, המפוח צריך להסיע 36,000 מטר קוב אוויר בשעה. זה חישוב ראשוני בלבד. התכנון הסופי לוקח בחשבון גם את תוואי התעלות, אוויר ההשלמה ודרישות הכבאות.

החלפות אוויר נדרשות במקומות שונים

07

שלבי העבודה

1. תכנון. מתכנן החברה מבצע תכנון הנדסי של המערכת, לפי תוכנית הבטיחות והתקן.
2. ייצור. התעלות והמפוחים מיוצרים לפי החישוב.
3. התקנה. צוות ההתקנה שלנו מתקין את המערכת באתר, כולל לוח הפיקוד והחיבור לרכזת.
4. בדיקה ומסירה. בדיקת ספיקות, זמני הפעלה וממשק לגילוי, ובסיומה אישור תקינות למערכת. את כל השרשרת בודקים גם בבדיקת אינטגרציה (הוראה 536).

08

אישור כיבוי אש למפוחי עשן – בדיקה שנתית

מערכת שחרור עשן צריכה אישור תקינות שנתי לפי ת״י 1001. האישור נדרש לחידוש רישיון עסק ולהצגה מול רשות הכבאות. בבדיקה בודקים:

• שהמפוחים מתניעים מאות הרכזת ומלחצן הכבאים, וגם על גנרטור החירום.
• ספיקות וכיווני זרימה, ופתיחה של פתחי העשן ואוויר ההשלמה.
• לוח הפיקוד, המפה הסינופטית והחיווי.

איזה טופס מגישים ולאן: אישור שנתי למערכות כיבוי אש.

09

התקן והספקים

ת״י 1001 הוא התקן הישראלי למערכות לשליטה בעשן ובחום. התכנון וההתקנה שלנו נעשים לפי חלקי התקן הרלוונטיים לכל מבנה: חלק 1, חלק 2, 2.2, 2.3 ו-2.4, חלק 3 וחלק 4.

אנחנו עובדים עם יצרני מפוחים ומשתיקים מהטובים בארץ: שבח – ייצור ושיווק מפוחים, שגיא מערכות איוורור ומפזרי יעד.

10

שאלות נפוצות

טבעי או מאולץ – מה זול יותר?
בדרך כלל שחרור טבעי זול יותר בהתקנה ובתחזוקה, כי אין בו מפוחים ואין תלות בחשמל. אבל הוא אפשרי רק כשיש גישה לגג או לקירות חיצוניים בגובה.

אפשר להשתמש במפוחי האוורור הרגילים גם לשחרור עשן?
רק אם הם מאושרים לעמידות בחום הנדרש ומחוברים למקור חשמל חירום. מפוח אוורור רגיל לא יעמוד בעשן חם.

המפוחים רועשים. מה אפשר לעשות?
להוסיף משתיק קול באורך המתאים, או לבחור מפוח בקוטר ובמהירות אחרים. זה נבדק לפי המיקום ודרישות הרעש.

קיבלנו הערה מכבאות על מערכת שחרור העשן.
בדרך כלל מדובר בחיבור לרכזת, בגנרטור או בבדיקה שלא בוצעה. בודקים, מתקנים ומוציאים אישור תקינות.

מי מפעיל את המערכת בשריפה?
הרכזת מפעילה אותה אוטומטית. בנוסף, לכבאים יש שליטה ידנית מלוח הפיקוד ומהמפה הסינופטית בכניסה.

המשך קריאה

נושאים קשורים

צריכים מערכת שחרור עשן?

תכנון, בחירת מפוחים והתקנה – עד קבלת האישור. מערכת שחרור העשן עובדת יחד עם מערכת גילוי האש, ולכן אנחנו מתכננים את שתיהן כמערכת אחת.
